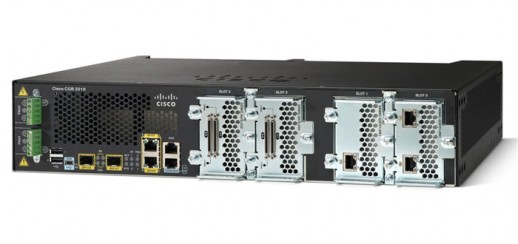

Маршрутизатор Cisco CGR-2010-SEC/K9

Модель

CGR-2010/K9

Соответствие жестким требованиям, предъявляемым подстанциями

IEC 61850-3

IEEE1613

Встроенное аппаратное ускорение шифрования (IPSec + SSL)

Да

Общее количество Ethernet-портов WAN

2

Порты RJ-45 (10/100/1000)

2

Порты SFP (использование порта SFP отключает соответствующий порт RJ-45)

2 SFP-слота 100 Мбит/с или 1 000 Мбит/с

Слоты для GRWIC-модулей

4

Сдвоенные слоты GRWIC (сдвоенный слот GRWIC занимает два слота GRWIC)

2

Память DDR2 ECC DRAM — по умолчанию

1 Гбайт

Слоты Compact Flash

слот 0: 256 Мбайт слот 1: 256 Мбайт (используется для подключения дополнительного хранилища)

Внешние слоты для Flash-памяти USB 2.0 (Тип A)

2

Консольный порт USB (тип B) (до 115,2 Кбит/с)

1

Последовательный порт консоли

1

Последовательный AUX порт

1

Типы источников питания

Возможность установки двух источников питания:

1. источник питания постоянного тока низкого напряжения

(ожидается в конце 2010 г.),

2. источник питания постоянного/переменного тока высокого напряжения.

В шасси можно устанавливать источники питания в любом сочетании. В случае конфигурации с двумя источниками питания существует возможность распределения нагрузки для обеспечения избыточности.

Однако для питания всей системы достаточно одного источника.

питания

Напряжение переменного тока на входе (источник питания 1)

Номинальное напряжение: 100—240 В перем. тока

Рабочее напряжение: 85—264 В перем. тока

Источник питания переменного тока также позволяет принимать постоянный ток с рабочим напряжением 88—300 В пост. тока

Напряжение внешнего источника постоянного тока (источник питания 2)

Номинальное напряжение: 24—60 В пост. тока

Рабочее напряжение: 20—75 В пост. тока

Входная частота перем. тока

от 47 до 63 Гц

Диапазон значений силы переменного тока на входе источника питания переменного тока (максимальное значение)

2 A

Стартовый ток (максимальное значение)

<, 50 A

Напряжение внешнего источника постоянного тока

24-60 В пост. тока, расширенный диапазон 88—300 В пост. тока

(отдельный источник питания)

Энергопотребление системы (без модулей)

30 Вт

Энергопотребление Grid Router WIC

Рабочее: 4,5 Вт, максимальное: 6 Вт

Физические спецификации

Габариты (В x Ш x Г)

88,9 x 438,2 x 381 мм

Высота стойки

2RU (два стойко-места)

Стойка (19 дюймов) (48,3 см) EIA

В комплекте

Монтаж на стене

Да

Масса с одним блоком питания (без модулей)

8,6 кг

Стандартная масса полностью укомплектованного маршрутизатора (с двумя источниками питания и четырьмя модулями GRWIC)

11,4 кг

Направление воздушных потоков охлаждения

Конвекционное охлаждение и охлаждение за счет теплопроводности (без использования вентиляторов)

Условия эксплуатации

Температура эксплуатации

Температура эксплуатации при непрерывной работе: от -40 до +60 ?C

Температура при проверке эксплуатационных качеств (100 часов при температуре 85 ?C): от -40 до +85 ?C

Ударопрочность/устойчивость к вибрации

30 G @11 мсек

Высота

3 048 м, снижение максимальной температуры эксплуатации при повышении высоты над уровнем моря в соответствии со стандартом IEEE 1613a-2008

Относительная влажность

От 5 % до 95 % (без образования конденсата)

Условия хранения

Температура

От –40 ?C до 85 ?C

Относительная влажность

От 5 % до 95 % (без образования конденсата)

Высота

4 876 м, снижение максимальной температуры эксплуатации при повышении высоты над уровнем моря в соответствии со стандартом IEEE 1613a-2008

Максимальная высота падения нерабочего устройства с ускорением свободного падения

100 мм согласно ENG-339611

Сейсмоустойчивость

NEBS GR-63 (5.4.1)

Ударопрочность/устойчивость к вибрации (нерабочее устройство)

40—50 G (3,26 м/с минимум)

Соответствие нормативным требованиям

Соответствие экологическим требованиям для подстанций

IEC-61850-3

IEEE1613

Электромагнитная помехоустойчивость

EN61000-6-2

EN61000-4-2 (ESD)

EN61000-4-3 (RF)

EN61000-4-4 (EFT)

EN61000-4-5 (SURGE)

EN61000-4-6 (CRF)

EN61000-4-11 (VDI)

EN 55024, CISPR 24

EN50082-1

Электромагнитная совместимость (EMC)

47 CFR, часть 15

ICES-003, класс A,

EN55022, класс A

CISPR22, класс A,

AS/NZS 3548, класс A,

VCCI V-3 CNS 13438

EN 300-386

Безопасность

США: UL 60950-1

Канада: CAN/CSA C22.2 № 60950-1,

Европа: EN 60950-1

Китай: GB 60950-1

Австралия/Новая Зеландия: AS/NZS 60950-1

Другие страны: IEC 60950-1

Сертификация CSA: UL/CSA 60950-1, 2 Ed.

Отчет сертификационной организации: IEC60950-1, 2 выпуск, включая различия для всех групп и национальные особенности.

Телекоммуникации

США: TIA-968-A

Канада: CS-03

Европа: TBR1, 2, 4, 12, 13

Директива RTTE

Австралия: AS/ASIF S016, S038

Япония: JATE

Стандарты интерфейсов связи

T1/E1 GRWIC: ITU-T G.703, G.704, G.706, G.823, ANSI T1.403

Восьмипортовый модуль синхронной и асинхронной последовательной передачи данных RS-232 GRWIC: RS232, ITU-T V.11
